xEV用薄膜電容器

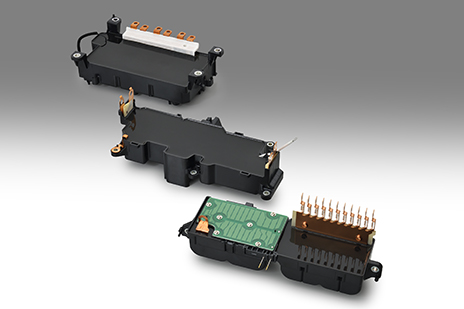

尼吉康從基礎材料的金屬蒸鍍膜中自主開發制造面向xEV的電機驅動逆變器用的“平滑電容器”“濾波電容器”“緩沖電容器”“噪聲濾波電容器”。特別是用于驅動逆變器裝置的薄膜電容器模塊，具有優異的高頻特性和耐電流性能，使用壽命長，可靠性高，安全性高，可根據所需形狀靈活應對，因此獲得了國內外汽車制造商的高度評價，目前為了應對不斷擴大的需求，正在致力于加強供應體制。
特長
薄膜電容器具有優良的電氣特性和靈活的外觀及端子形狀，可用于汽車及車輛
高頻性能
- 敏銳的高頻特性
（濾波效果優異） - 低損耗、節能
耐電流性能
- 高紋波電流耐量
（單位體積電流密度大）
使用壽命長
- 在嚴酷的高溫環境下使用10年以上
免維護
可靠性高和安全性高
- 自愈型
- 自動斷電保護器附帶型
一體化設計
- 可實現平滑用和濾波用的一體化設計

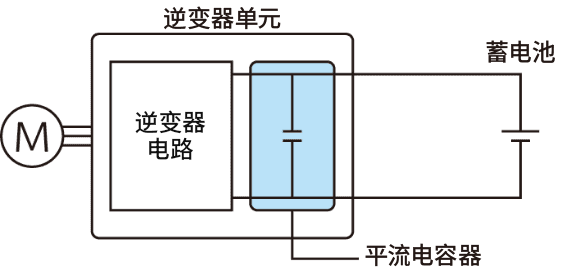

逆變器系統的結構圖
形狀自由
- 靈活的外觀形狀
(方形、圓形) - 靈活的端子形狀
安全性
尼吉康采用了附帶蒸鍍模式保護器的薄膜，實現了安全性和使用壽命長。

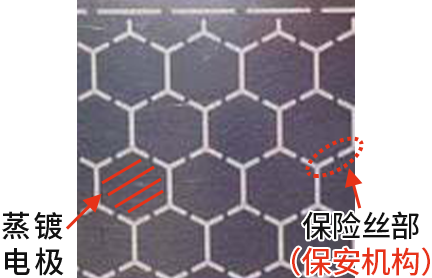

通過采用SH電容器蒸鍍模式提高安全性

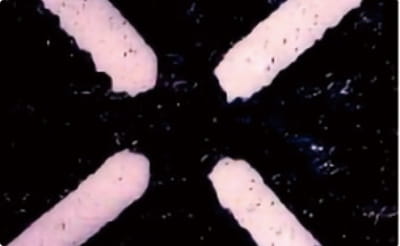

蒸鍍模式的自我恢復過程
通過采用蒸鍍模式提高安全性

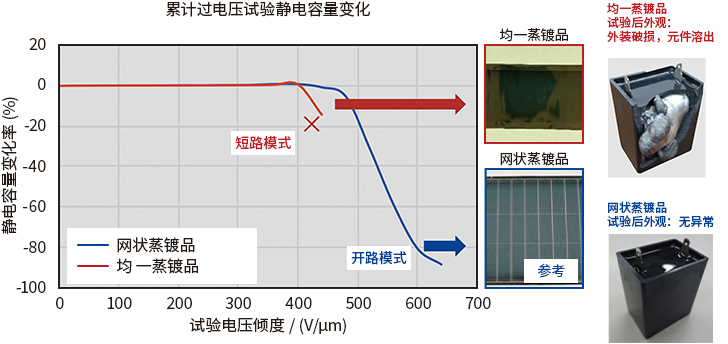

蒸鍍模式品和整體模蒸鍍品的安全性對比
<測試條件>
周圍溫度：室溫 電壓施加時間：各Step １分鐘
※在本次測試中，在測試電源中通了過電流檢測出短路模式后切斷測試電源，但在不切斷電源的情況下，有燒毀和火災的危險。
使用案例

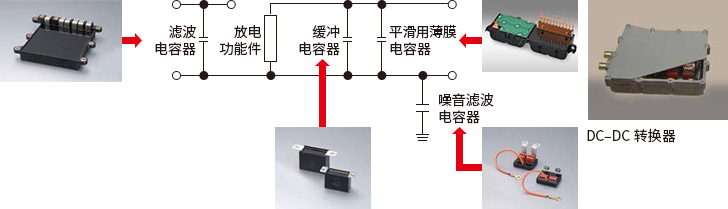

附帶升壓功能的逆變器使用案例
電容器模塊等效電路

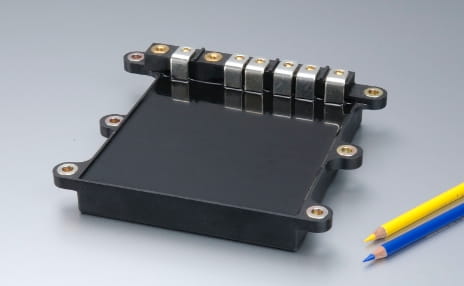

產品陣容

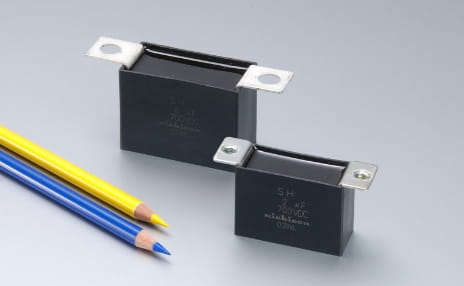

EM系列
| 用途 | xEV逆變器 緩沖用 |
|---|---|
| 額定電壓范圍 | 400～2500VDC |
| 靜電容量范圍 | 0.1～13.0μF |
| 周圍溫度 | -25～＋70℃ |
| 支持RoHS指令 | 已支持 |
| 阻燃性 |
|
| 用途 | xEV逆變器 濾波用 |
|---|---|
| 額定電壓范圍 | 支持定制 |
| 靜電容量范圍 | 支持定制 |
| 周圍溫度 | 支持定制 |
| 支持RoHS指令 | 已支持 |
| 阻燃性 |
|
| 用途 | xEV逆變器 平滑用 |
|---|---|
| 額定電壓范圍 | 支持定制 |
| 靜電容量范圍 | 支持定制 |
| 周圍溫度 | 支持定制 |
| 支持RoHS指令 | 已支持 |
| 阻燃性 |
|

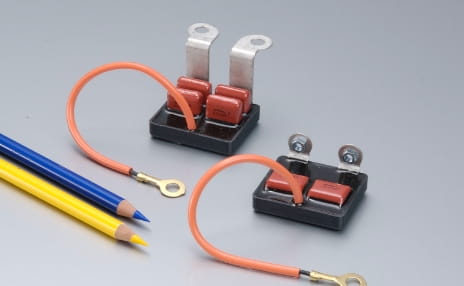

| 用途 | xEV逆變器 噪聲濾波用 |
|---|---|
| 額定電壓范圍 | 支持定制 |
| 靜電容量范圍 | 支持定制 |
| 周圍溫度 | 支持定制 |
| 支持RoHS指令 | 已支持 |
| 阻燃性 |
|

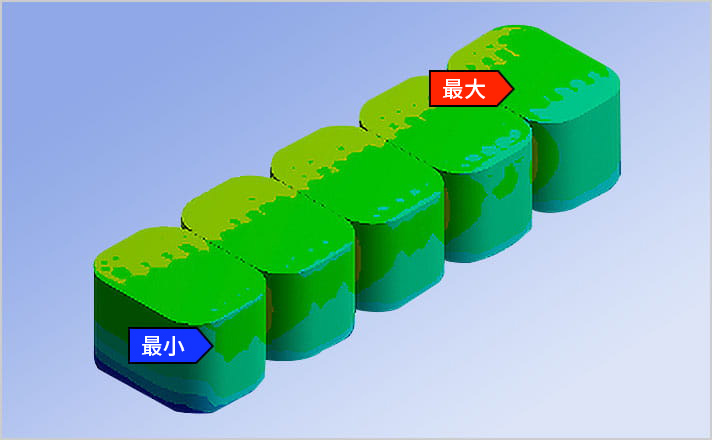

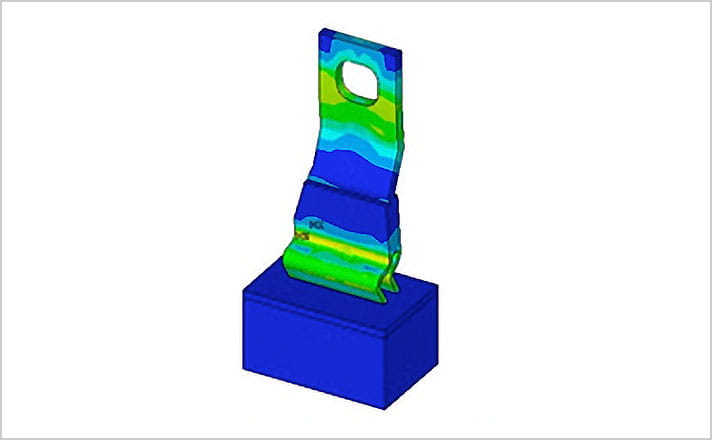

通過模擬手法開發產品
根據過去的實際成果，從本公司獨自的數據庫中進行熱分析、電感分析、振動分析等模擬，以提高開發速度并減少試制次數。
